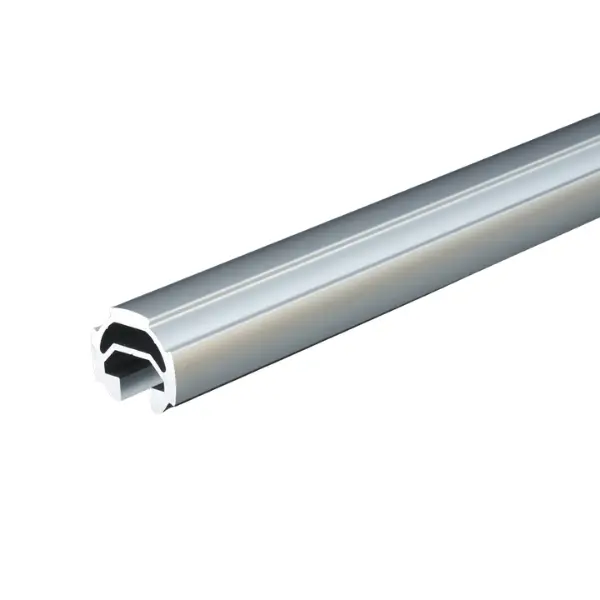

Profilo GF-N Ø28 mm C10 L=4000 mm
Il profilo GFF-004 è un elemento strutturale in alluminio dotato di scanalatura, progettato per sistemi modulari Green Frame (Ø28 mm). Grazie allo slot integrato, consente il fissaggio rapido di componenti, pannelli e accessori, offrendo maggiore flessibilità nella realizzazione di strutture tecniche e postazioni di lavoro. Leggero e resistente, è ideale per configurazioni modulari evolute. Disponibile in lunghezze da
4000 mm o pre-tagliato.
Caratteristiche
- Fissaggio versatile: Dispone di una cava con ampiezza di 10 mm in cui è possibile inserire i dadi speciali "ST Nut L" per fissare vari componenti tramite viti.
- Funzione di guida: La scanalatura può essere utilizzata come binario di scorrimento per i rulli (Slot Roller).
Dimensioni principali (dal disegno)
- Larghezza esterna: 28 mm
- Altezza totale: 24 mm
- Larghezza cava interna: 10 mm
- Apertura cava: 20mm
- Diametro sezione circolare: ∅ 25,4 mm
Dati tecnici
| Momento di inerzia : |
| lx=1,19x10^4 mm^4 |
| ly=1,19x10^4 mm^4 |
| Momento di resistenza: |
| Zx=0,96x10^3 mm^3 |
| Zy=1,42x10^3 mm^3 |
Applicazioni
Fissaggio pannelli
Fissaggio ruote
Pattino su guida
