Green Frame

Il GFJ-B06 è un connettore interno per il sistema modulare Green Frame GF-N Ø 28 mm, progettato per realizzare giunzioni regolabili con angolazione variabile da 0° a 180°. Grazie alla tipologia 'free', consente di adattare l'orientamento dei tubi durante la configurazione di strutture lean quali postazioni di lavoro, carrelli e scaffalature industriali. Con un peso di 122 g, si integra nel sistema GF-N Ø 28 mm garantendo flessibilità progettuale senza modificare gli elementi tubolari.

Il connettore interno snodato GFJ-B04 è progettato per unire tubi del sistema Green Frame con un angolo regolabile da 0° a 180°, consentendo configurazioni in linea adattabili alle esigenze del layout. Realizzato in alluminio pressofuso (120 g), garantisce robustezza strutturale mantenendo un peso contenuto. È indicato per la costruzione di strutture modulari lean in ambienti produttivi che richiedono flessibilità geometrica.

Il Connettore Esterno Snodato 0-180°In Linea N (GFJ-B00) è un giunto esterno snodato per il sistema modulare Green Frame GF-N Ø 28 mm, progettato per collegare tubi da 28 mm in configurazioni strutturali flessibili. Realizzato in alluminio pressofuso con un peso di 110 g, garantisce robustezza contenendo la massa complessiva della struttura. È indicato per l'assemblaggio di postazioni di lavoro, scaffalature e sistemi di visual management in ambienti lean manufacturing.

Il Connettore Parallelo P15 N/G (GFJ-A95) è un giunto in alluminio pressofuso progettato per collegare tubi paralleli Ø 28 mm nel sistema modulare Green Frame GF-N. Con un peso di 28,5 g, garantisce un assemblaggio compatto e leggero, adatto alla costruzione di strutture industriali per postazioni di lavoro, scaffalature e sistemi di visual management. L'inserimento avviene fino alla linea rossa centrale del connettore, assicurando un posizionamento preciso e ripetibile.

Il Connettore Rotante N (GFJ-A94) è un componente a cuscinetti per il sistema modulare Green Frame GF-N Ø 28 mm, progettato per applicazioni di movimento rotativo in strutture lean e postazioni di lavoro industriali. Supporta un carico radiale fino a 450 N e un carico assiale fino a 750 N, con una capacità di carico statico di 400 N. Compatibile con il fissaggio pannello GFF-A01, pesa 130 g e si integra nella famiglia Moving Parts del sistema GF-N per configurazioni dinamiche e regolabili.

Il Connettore Lineare S (GFJ-A89) è un connettore lineare per il sistema modulare Green Frame GF-S a tubo da Ø 19 mm, con un peso di 44 g. Garantisce la compatibilità con i sistemi GF-N (Ø 28 mm) e G (Ø 43 mm), rendendolo un elemento di raccordo versatile per strutture miste. Adatto alla realizzazione di postazioni di lavoro lean, carrelli e scaffalature a flusso in ambienti di produzione e logistica.

Il Point Connector 45° S (GFJ-A72) è un connettore in alluminio pressofuso da 40 g progettato per il sistema modulare Green Frame GF-S con profili Ø 19 mm. Consente il fissaggio di profili con inclinazione a 45°, ampliando le possibilità di configurazione delle strutture lean rispetto ai giunti ortogonali standard. Adatto alla realizzazione di postazioni di lavoro, carrelli e supporti industriali dove è richiesta una geometria angolata.

Il GFJ-A62 è una staffa di fissaggio a parete per portadocumenti visivi a sospensione, compatibile con il sistema Green Frame GF-S Ø 19 mm. Con dimensioni di 210 x 25 x 60 mm (L x H x P) e un peso di soli 3 g, consente di montare le Visual Pocket su superfici verticali e di riporre quelle temporaneamente non in uso. Adatto a contesti di visual management industriale dove è richiesta una gestione ordinata e accessibile della documentazione di stazione.

Il Connettore Parallelo S (GFJ-A55) è un connettore parallelo per tubi del sistema modulare Green Frame GF-S Ø 19 mm, progettato per unire due tubi in configurazione parallela all'interno di strutture lean assembly. Con un peso di soli 12 g, si integra nelle postazioni di lavoro, flow rack e sistemi di visual management basati sul profilo GF-S. Compatibile con gli altri connettori e accessori della linea GF-S Ø 19 mm.

Il Connettore Parallelo Rinforzato N (GFJ-A47) è un giunto in alluminio estruso da 64,3 g progettato per il sistema modulare Green Frame GF-N a diametro 28 mm. Garantisce la compatibilità tra profili GF-N (Ø 28 mm) e GF-G (Ø 43 mm), consentendo connessioni parallele in strutture miste. Indicato per l'assemblaggio di postazioni di lavoro, rack e strutture lean manufacturing che richiedono giunzioni rinforzate tra sezioni di diametro differente.

Il Connettore Parallelo Con Vite Esagonale N/G (GFJ-A45) è un giunto in alluminio estruso da 27 g progettato per il sistema modulare Green Frame. Garantisce la compatibilità tra profili GF-N da 28 mm e profili G da 43 mm, consentendo connessioni parallele in strutture miste. È indicato per l'assemblaggio di postazioni di lavoro, scaffalature e sistemi di visual management in ambito lean manufacturing.

Il Connettore Parallelo Scorrevole N (GFJ-A38) è un giunto scorrevole in alluminio estruso progettato per il sistema di tubolare Green Frame GF-N Ø 28 mm. Consente il collegamento parallelo di tubi con possibilità di scorrimento lineare, rendendolo adatto alla costruzione di strutture lean dinamiche e regolabili. Con un peso di 130 g, offre robustezza strutturale mantenendo la leggerezza tipica dei componenti in alluminio. È classificato nella categoria Moving Parts, indicato per postazioni di lavoro, carrelli e sistemi di handling che richiedono mobilità e adattabilità.

Il Connettore Offset Tipo C N (GFJ-A35) è un accessorio di giunzione per il sistema di profilati Green Frame GF-N da Ø 28 mm, realizzato in alluminio estruso per un buon rapporto tra resistenza e peso contenuto (59 g). La geometria offset consente connessioni angolate o sfalsate tra elementi strutturali, ampliando le possibilità di configurazione dei telai modulari. Indicato per postazioni di lavoro lean, strutture porta-materiali e applicazioni di visual management in ambiente industriale.

L'Elemento Di Connessione Tipo B N/G (GFJ-A31) è un accessorio di giunzione in alluminio anodizzato (39,4 g) progettato per garantire la compatibilità tra i profili Green Frame GF-N Ø 28 mm e GF-G Ø 43 mm. Consente di integrare nella stessa struttura tubolare elementi di diametro diverso, aumentando la flessibilità nella progettazione di postazioni di lavoro lean e sistemi di trasporto manuale.

Il Connettore A Gancio Removibile N (GFJ-A30) è un accessorio in alluminio anodizzato progettato per il sistema tubolare Green Frame GF-N Ø 28 mm, con compatibilità estesa ai profili GF-G Ø 43 mm tramite attacco M5. Consente il collegamento rimovibile tra elementi strutturali, facilitando riconfigurazioni rapide di postazioni di lavoro, scaffalature o flow rack. Il peso contenuto di 23 g non incide sull'equilibrio delle strutture leggere tipiche del lean manufacturing.

Omega Al (GFJ-A27) è un accessorio in estruso di alluminio progettato per il sistema tubolare Green Frame GF-N Ø 28 mm. Con un peso di soli 14 g, si integra nelle strutture lean per il fissaggio e la gestione dei giunti a profilo omega. Adatto a postazioni di lavoro, scaffalature e sistemi di visual management in ambito industriale.

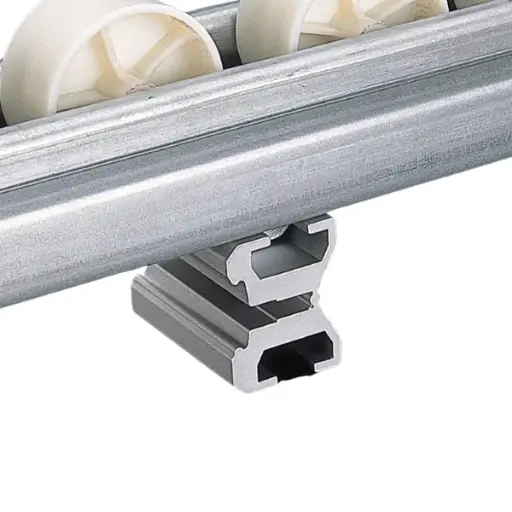

Accessorio di fissaggio per sezioni a rulliera compatibile con il sistema Green Frame GF-N Ø 28 mm. Utilizzato per raggiungere il raggio di curvatura desiderato nelle rulliere, blocca la sezione senza consentire rotazione grazie all'abbinamento con dado C6 T-Nut e GF Nut. Indicato per la realizzazione di magazzini supermarket e rulliere in ambienti lean manufacturing. Peso: 51 g, attacco M6.

Il Type A Panel Fixing Accessory N (GFJ-A22) è un accessorio per il fissaggio di pannelli compatibile con il sistema Green Frame GF-N a tubo Ø 28 mm. Realizzato in alluminio anodizzato per garantire resistenza e leggerezza (17,4 g), si integra nelle postazioni di lavoro lean e negli impianti di visual management. La configurazione di tipo A lo distingue dalle varianti standard in polipropilene, rendendolo adatto ad applicazioni che richiedono maggiore robustezza meccanica.

Il Rinforzo 45° N/G (GFJ-A15A) è un giunto angolare progettato per il sistema modulare Green Frame GF-N a tubo da Ø 28 mm, compatibile anche con il sistema GF-G da 43 mm. Con un peso di 123 g, consente il collegamento strutturale a 45° tra elementi tubolari, aumentando la rigidità e la stabilità delle strutture assemblate. Ideale per postazioni di lavoro, scaffalature e sistemi di visual management in ambito lean manufacturing.

Il connettore angolare GFJ-A13 in alluminio pressofuso (193 g) è progettato per il collegamento strutturale dei carrelli della serie Green Frame, consentendo l'assemblaggio ad angolo dei profili. Sostituisce il modello GFJ-D47 (attualmente in esaurimento) e si installa tramite bulloni M6×20 e viti a testa svasata M6. Compatibile con la configurazione di impilamento dei carrelli delle stesse dimensioni.
