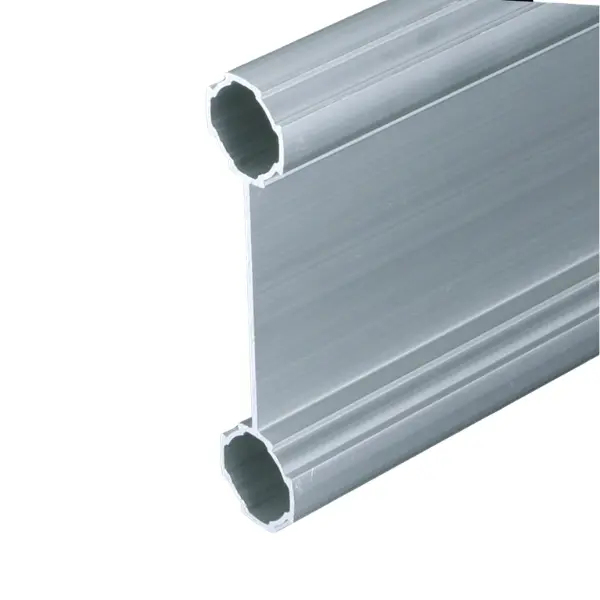

Profilo GF-N Ø28 mm P100 L=4000 mm
Il Profilo GF-N Ø28 mm P100 è un componente ad alta rigidità realizzato in alluminio estruso, progettato specificamente per fungere da trave portante in strutture modulari basate sul sistema da 28 mm. Il suo design a doppio tubo rinforzato assicura una straordinaria resistenza alla flessione e una stabilità strutturale superiore, rendendolo la soluzione ideale per la realizzazione di campate lunghe in stand o postazioni industriali di grandi dimensioni. La superficie piena e la finitura curata garantiscono un'integrazione estetica impeccabile con l'intera gamma di accessori, offrendo al contempo una robustezza affidabile per i carichi più gravosi senza rinunciare alla tipica facilità di montaggio del sistema.
Caratteristiche
- Massima Robustezza: Profilo pieno ottimizzato per resistere a momenti d'inerzia elevati.
- Integrazione Perfetta: Pienamente compatibile con i connettori e i tappi della serie Green Frame.( GFA-E17, GFA-412, GFA-412Y, GFA-411, GFA-C83, GFA-414, GFA-404)

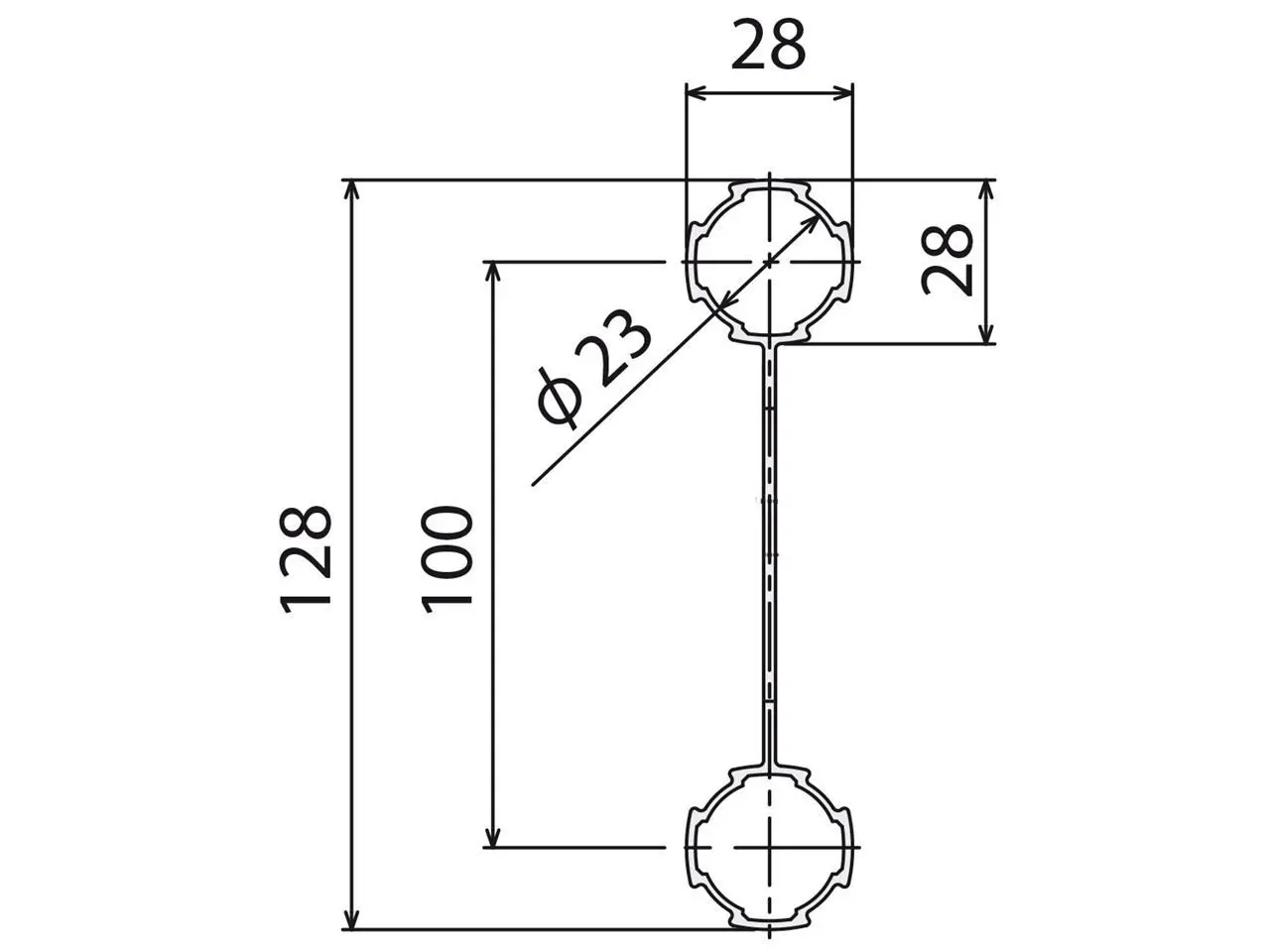

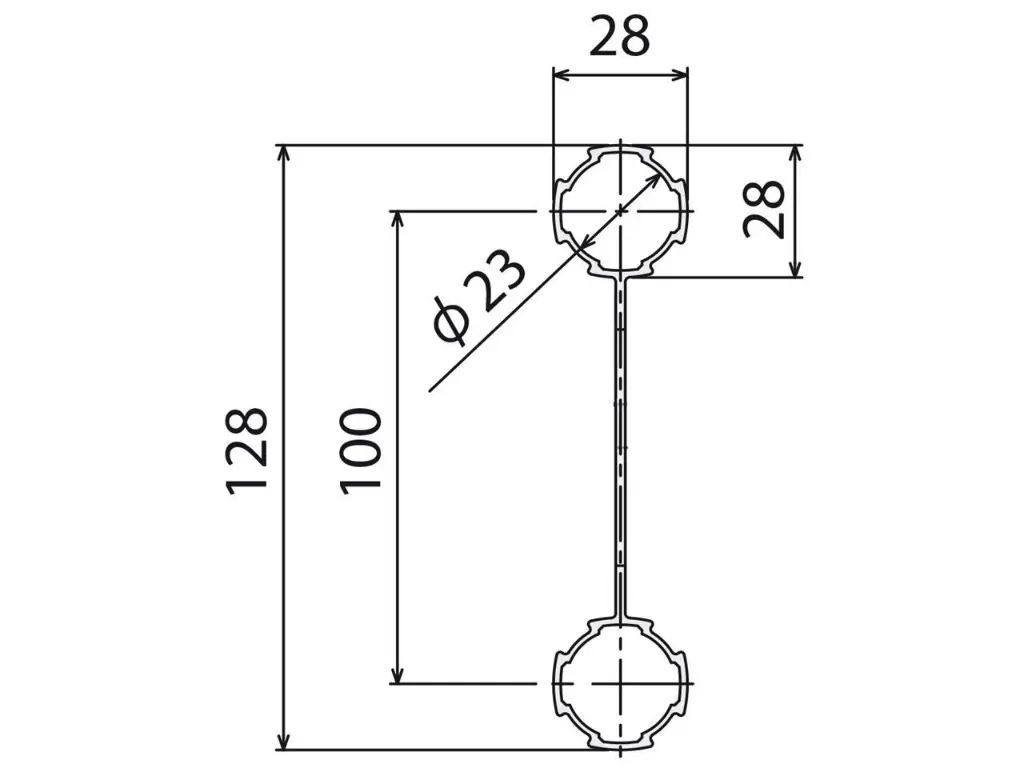

Dimensioni principali (dal disegno)
- Altezza totale: 128 mm
- Interasse tra i tubi: 100 mm
- Diametro tubi: 28 mm
Dati tecnici
| Momento di inerzia : |
| lx=76,81x104 mm4 |
| ly=2,32x104 mm4 |
| Momento di resistenza: |
| Zx=12,00x103 mm3 |
| Zy=1,65x103 mm3 |

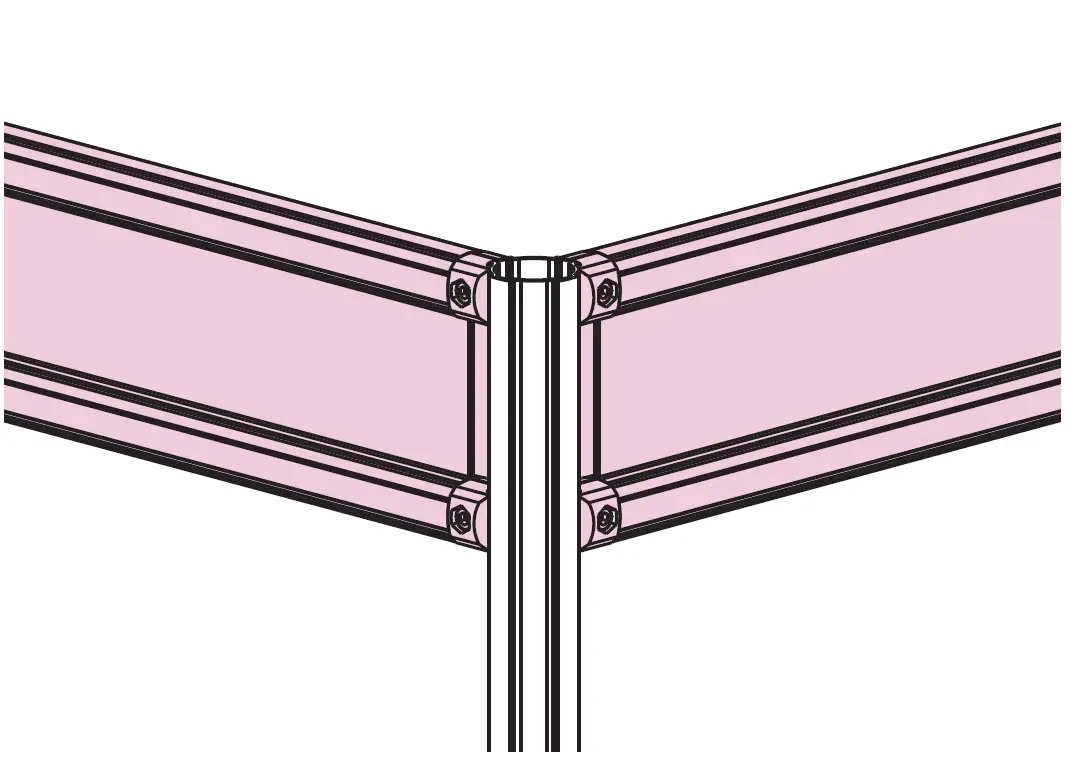

Applicazioni
